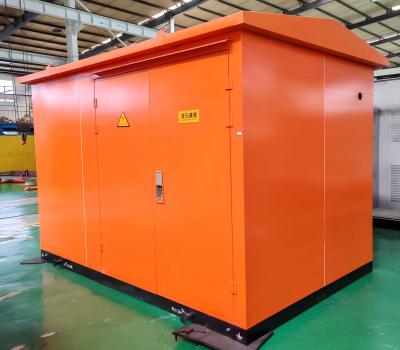

Ho passato anni a forniresottostazioni di tipo boxe se c'è una cosa che ho imparato è che la migliore sottostazione del mondo fallirà se la metti nel posto sbagliato. La posizione non è solo una questione di comodità: conta anche se l'unità sopravvive al suo primo anno. Parliamo dei limiti reali che determinano dove possono andare queste sottostazioni.
Vincoli ambientali: molto più che semplici condizioni meteorologiche
Temperature estremesono la prima cosa che guardo. Ogni sottostazione ha una temperatura ambiente di progetto, in genere 40°C per le unità esterne. Installalo in un punto che regolarmente lo supera e stai declassando il trasformatore prima ancora di energizzarlo. Ogni 10°C in più rispetto a quanto previsto dal progetto riduce della metà la durata dell'isolamento.
Ma il freddo è altrettanto problematico. Al di sotto di -25°C, l'olio del trasformatore convenzionale si addensa, compromettendo il raffreddamento e potenzialmente danneggiando le pompe, se presenti. I circuiti di controllo possono guastarsi. I meccanismi si irrigidiscono. Ho visto gli interruttori non chiudersi nelle installazioni settentrionali perché il produttore non ha specificato le opzioni a bassa temperatura.
Umidità e condensasono gli assassini silenziosi. L'elevata umidità non solo corrode lentamente le cose, ma provoca condensa quando le temperature cambiano. Quell'acqua sulle superfici isolanti diventa un percorso conduttivo. Inizia il monitoraggio. Segue il flashover.
La soluzione non è solo una vernice migliore. Si sta progettando per il punto di rugiada, installando riscaldatori d'ambiente che funzionano quando il trasformatore non è caricato e specificando una protezione di ingresso che mantenga effettivamente l'umidità fuori. Una classificazione IP54 potrebbe andare bene per un clima secco. Per un'installazione costiera, è necessario un grado di protezione IP55 o superiore, con sfiati essiccanti sulle unità riempite d'olio.
Sale e inquinamentocreare le proprie modalità di fallimento. I depositi di sale sugli isolanti diventano conduttivi quando sono umidi. L’inquinamento industriale – polvere di cemento, residui chimici – fa lo stesso. Il risultato è un flashover esterno che mette offline la sottostazione nonostante tutto all'interno funzioni perfettamente.
Per questi ambienti specifichiamo distanze superficiali maggiori, isolanti in silicone al posto della porcellana e talvolta programmi di lavaggio periodici. Non puoi semplicemente ignorarlo e sperare.
Limitazioni spaziali: la realtà fisica
Una sottostazione di tipo boxè compatto, ma "compatto" non è "invisibile". Ogni unità necessita di:
Spazio per la ventilazione.Il calore deve andare da qualche parte. Blocca l'aspirazione o lo scarico e la temperatura aumenta finché qualcosa non funziona. Ho visto sottostazioni nascoste negli angoli con pochi centimetri di margine, poi mi sono chiesto perché si surriscaldassero. I requisiti di autorizzazione sono nel manuale per un motivo.
Accesso per il funzionamento.Le porte devono aprirsi completamente. Gli operatori devono stare davanti ai pannelli. La manutenzione richiede l'estrazione dei componenti, a volte con spazio sopraelevato per il sollevamento. Una sottostazione che non può essere manutenuta in sicurezza verrà manutenuta male e questo finirà male.
Battuta d'arresto dai pericoli.La vegetazione, i materiali stoccati, il traffico automobilistico: tutto ciò necessita di distanze di separazione. Una sottostazione circondata da cespugli è un incendio in attesa di scoppiare. Uno troppo vicino a una banchina di carico prima o poi verrà colpito.
Vincoli elettrici: il lato della rete
La sottostazione è capace solo quanto ciò che si collega ad essa.
Corrente di guasto disponibilenel punto di installazione deve rientrare nei valori della sottostazione. Troppo basso non è un problema, ma troppo alto significa che il quadro non può eliminare un guasto in modo sicuro. Ciò richiede una limitazione della corrente a monte o una diversa classificazione della sottostazione.
Capacità della lineaè importante per la caduta di tensione. Alimentatori lunghi dalla sottostazione ai carichi possono causare problemi di regolazione della tensione. La soluzione consiste in conduttori più grandi, apparecchiature di regolazione della tensione o nel posizionamento della sottostazione più vicino al carico.
Condizioni di messa a terranon sono negoziabili. Una sottostazione necessita di una rete di terra a bassa resistenza. Se la resistività del suolo è un terreno molto roccioso, il raggiungimento di tale resistenza con sabbia asciutta richiede lavoro. Aste guidate in profondità, potenziamento chimico, anelli di contrappeso. Senza di esso, calpestare e toccare i potenziali durante un guasto può uccidere.
Sono stato in siti in cui il "terreno" era un'unica asta guidata per pochi metri. Questo non è un motivo. Quella è una decorazione.
Vincoli normativi e di autorizzazione: la realtà delle pratiche burocratiche
Questa è la parte che gli ingegneri odiano, ma è reale.
Zonizzazione e uso del territoriodeterminare dove è possibile richiedere un permesso. Le zone residenziali spesso limitano le sottostazioni. I quartieri storici hanno esigenze estetiche. Le zone ambientali possono limitare le apparecchiature riempite di olio a causa di problemi di fuoriuscita.
Requisiti di battuta d'arrestodai confini di proprietà, gli edifici e le strade pubbliche sono spesso codificati. Non è possibile posizionare una sottostazione ovunque: esistono distanze minime basate sulla tensione, sul rischio di incendio e sull'accessibilità per la risposta alle emergenze.
Tempistiche consentitevariare selvaggiamente. Ho visto progetti ritardati di sei mesi perché qualcuno si è dimenticato di presentare una valutazione ambientale. Iniziare presto, parlare in anticipo con le autorità e avere una documentazione completa evita quel dolore.
Vicinanza ad altri conflitti infrastrutturali nel mondo reale
Utilità sotterraneesono il classico problema nascosto. Scegli quello che sembra un punto vuoto, inizi a scavare e colpisci una conduttura dell'acqua, una linea del gas o un cavo di comunicazione. Ogni sito dovrebbe avere delle localizzazioni di utilità prima di finalizzare la posizione.
Linee aereecreare requisiti di autorizzazione. Una sottostazione sotto le linee esistenti necessita di uno spazio verticale conforme alla normativa, oltre a un margine per l'abbassamento del conduttore alle alte temperature.
Zone alluvionalinon sono negoziabili. Le sottostazioni nelle aree soggette a inondazioni necessitano di un'altezza superiore al livello di piena previsto, oppure devono essere specificate per l'immersione, il che è raro e costoso. Ho visto troppe installazioni che sembravano a posto finché non è arrivata l'alluvione centenaria nel quinto anno.
Cosa dico ai clienti sulla selezione del sito
Quando qualcuno mi chiede dove può mettere una sottostazione di tipo box, non do un elenco di posti. Fornisco loro una lista di controllo delle condizioni che devono essere soddisfatte:
- Intervallo di temperatura ambiente compreso nella progettazione dell'apparecchiatura o mitigazione in atto.
- Spazio di ventilazione adeguato, verificato, non stimato.
- Accesso per installazione e futura manutenzione.
- Messa a terra realizzabile: testata, non scontata.
- Approvazioni normative confermate prima dell'acquisto, non dopo.
- Valutazione del rischio di alluvioni e di pericolo.
- Utenze individuate e conflitti risolti.
La sottostazione stessaè robusto. Il percorso di installazione è ciò che determina se funziona o fallisce.
Se stai lavorando alla selezione di un sito e vuoi evitare gli errori che ho visto troppe volte, sono felice di parlarne nei dettagli. I dettagli contano e coglierli in anticipo evita mal di testa a tutti.
